Trong vận chuyển chất lỏng bằng flexitank, nhiều doanh nghiệp thường đánh giá chất lượng sản phẩm thông qua số lớp màng PE, dung tích chứa hoặc khả năng chịu tải. Tuy nhiên, dưới góc nhìn của kỹ sư cơ học kết cấu, yếu tố quyết định độ bền thực sự của một hệ thống flexitank lại nằm ở Stress Distribution – khả năng phân bố ứng suất trên toàn bộ kết cấu.

Ứng suất là lực nội sinh xuất hiện bên trong vật liệu khi chịu tác động của tải trọng. Đối với flexitank, tải trọng này đến từ khối lượng hàng chục tấn chất lỏng, áp suất thủy tĩnh, tải trọng động do sóng biển và sự biến đổi nhiệt độ trong suốt hành trình vận chuyển. Nếu ứng suất được phân bố đồng đều, toàn bộ hệ thống sẽ làm việc ổn định trong giới hạn thiết kế. Ngược lại, nếu ứng suất tập trung tại một số vị trí, các điểm này sẽ trở thành nơi khởi phát của biến dạng, nứt mối hàn hoặc hư hỏng vật liệu.

Chính vì vậy, các nhà sản xuất flexitank hiện đại không chỉ quan tâm đến độ bền của vật liệu mà còn đầu tư rất lớn vào việc tối ưu hóa hình học của túi chứa, vị trí van, cấu trúc bulkhead và quy trình lắp đặt nhằm kiểm soát sự phân bố ứng suất.

---

Ứng Suất Trong Flexitank Được Hình Thành Như Thế Nào?

Ngay sau khi chất lỏng được bơm vào flexitank, hệ thống bắt đầu chịu nhiều loại tải trọng khác nhau. Trọng lượng của chất lỏng tạo ra áp suất thủy tĩnh tác động lên thành túi chứa, đồng thời truyền lực xuống sàn container và các kết cấu chịu lực.

Trong điều kiện vận chuyển thực tế, container không đứng yên mà liên tục dao động do tàu biển lắc ngang, lắc dọc và rung động. Những chuyển động này làm khối chất lỏng thay đổi vị trí liên tục, tạo thêm các tải trọng động. Khi nhiều loại tải trọng cùng xuất hiện, vật liệu PE phải phân bố lực đều trên toàn bộ bề mặt để tránh hiện tượng quá tải cục bộ.

---

Stress Distribution Là Gì?

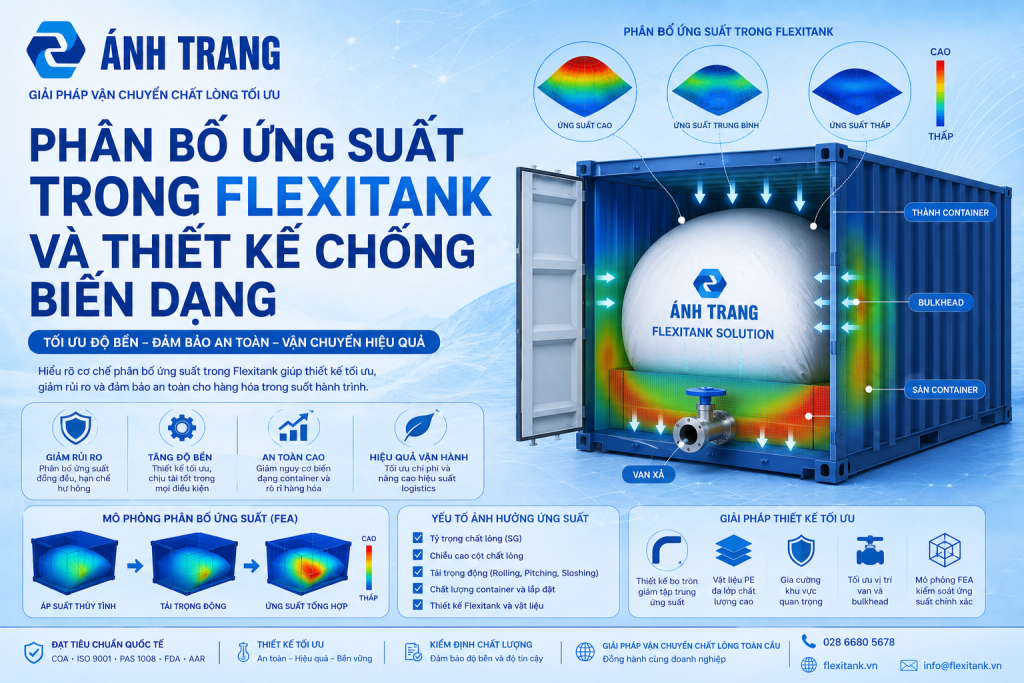

Stress Distribution là cách ứng suất được truyền và phân bố trên toàn bộ cấu trúc của flexitank.

Trong một thiết kế tối ưu, lực không tập trung vào một điểm mà được lan truyền đều đến:

• Thành bên của túi chứa.
• Đáy flexitank.
• Khu vực quanh van.
• Các đường hàn.
• Bulkhead.
• Thành và sàn container.

Sự phân bố đồng đều giúp giảm ứng suất cực đại tại từng vị trí và kéo dài tuổi thọ của toàn bộ hệ thống.

---

Stress Concentration – Kẻ Thù Của Độ Bền

Trái ngược với Stress Distribution là Stress Concentration (tập trung ứng suất).

Đây là hiện tượng ứng suất tăng đột biến tại một khu vực nhỏ do sự thay đổi hình học hoặc điều kiện chịu lực.

Trong flexitank, các vị trí dễ xảy ra tập trung ứng suất gồm:

• Góc gấp của túi chứa.
• Đường hàn nhiệt.
• Khu vực gắn van.
• Điểm tiếp xúc với bulkhead.
• Vị trí tiếp xúc với đinh hoặc vật sắc trong container.
• Mép chuyển tiếp giữa các lớp vật liệu.

Những khu vực này luôn được các nhà sản xuất chú trọng trong quá trình thiết kế và kiểm định.

---

Ảnh Hưởng Của Hình Học Đến Phân Bố Ứng Suất

Một yếu tố quan trọng nhưng ít được nhắc đến là hình dạng của flexitank.

Nếu các góc chuyển tiếp quá sắc hoặc bán kính cong quá nhỏ, ứng suất sẽ tập trung nhiều hơn tại các vị trí đó.

Vì vậy, các dòng flexitank hiện đại thường sử dụng:

• Góc bo tròn.
• Đường cong chuyển tiếp lớn.
• Thiết kế đối xứng.
• Phân bố vật liệu đồng đều.

Những cải tiến này giúp lực được truyền liên tục thay vì dừng đột ngột tại một điểm.

---

Vai Trò Của Bulkhead Trong Phân Bố Ứng Suất

Bulkhead không chỉ có nhiệm vụ giữ flexitank bên trong container mà còn đóng vai trò như một kết cấu phân tán lực.

Khi chất lỏng tạo áp lực lên cửa container, bulkhead sẽ hấp thụ và truyền lực sang:

• Thành container.
• Sàn container.
• Khung thép.

Nếu không có bulkhead hoặc lắp đặt không đúng kỹ thuật, ứng suất sẽ tập trung lên cửa container và có thể gây biến dạng trong quá trình vận chuyển.

---

Mô Phỏng Bằng Finite Element Analysis (FEA)

Hiện nay, hầu hết các nhà sản xuất flexitank đều sử dụng Finite Element Analysis (FEA) để đánh giá sự phân bố ứng suất.

FEA chia toàn bộ mô hình thành hàng nghìn phần tử nhỏ và tính toán:

• Ứng suất tại từng điểm.
• Biến dạng.
• Chuyển vị.
• Hệ số an toàn.
• Vị trí ứng suất lớn nhất.

Thông qua mô phỏng, kỹ sư có thể điều chỉnh thiết kế trước khi sản phẩm được sản xuất thực tế.

---

Các Yếu Tố Làm Tăng Ứng Suất Trong Flexitank

Có nhiều yếu tố làm thay đổi sự phân bố ứng suất, bao gồm:

Tỷ trọng chất lỏng

Sản phẩm có Specific Gravity cao tạo tải trọng lớn hơn lên màng PE và bulkhead.

Nhiệt độ

Nhiệt độ cao làm giảm độ cứng của vật liệu.

Nhiệt độ thấp làm giảm độ dẻo.

Cả hai đều ảnh hưởng đến khả năng phân bố ứng suất.

Tải trọng động

Rolling, Pitching và Sloshing trên biển liên tục thay đổi hướng tác động của lực.

Chất lượng container

Container cong sàn hoặc biến dạng sẽ làm ứng suất truyền không đều.

---

Quy Trình Kiểm Tra Stress Distribution

Để đảm bảo flexitank hoạt động an toàn, các nhà sản xuất thường thực hiện nhiều bước đánh giá:

• Phân tích FEA.
• Thử áp suất thủy tĩnh.
• Thử tải trọng động.
• Mô phỏng vận chuyển.
• Kiểm tra biến dạng bulkhead.
• Kiểm tra đường hàn.
• Đo biến dạng vật liệu.
• Đánh giá hệ số an toàn.

Các kết quả thử nghiệm giúp tối ưu thiết kế trước khi đưa sản phẩm ra thị trường.

---

Giải Pháp Thiết Kế Hiện Đại

Nhằm giảm hiện tượng tập trung ứng suất, nhiều công nghệ mới đã được áp dụng trong thiết kế flexitank:

• Màng PE đa lớp có độ dày đồng đều.
• Gia cường khu vực quanh van.
• Tăng bán kính tại các góc.
• Thiết kế đường hàn cong thay vì hàn vuông góc.
• Bulkhead chịu lực cao.
• Hệ thống phân bố tải trọng tối ưu.
• Kiểm soát chất lượng bằng AI Vision Inspection.

Những cải tiến này giúp tăng tuổi thọ, giảm nguy cơ rò rỉ và nâng cao độ an toàn khi vận chuyển.

---

Tiêu Chuẩn Quốc Tế Liên Quan

Một hệ thống flexitank chất lượng thường được phát triển và kiểm định dựa trên các tiêu chuẩn như:

• COA Code of Practice.
• ISO 9001.
• PAS 1008.
• AAR Impact Test.
• FDA Food Contact Regulation.
• EC 1935/2004.
• HACCP.
• FSSC 22000.

Những tiêu chuẩn này yêu cầu sản phẩm phải đảm bảo khả năng chịu tải, phân bố ứng suất hợp lý và duy trì độ bền trong điều kiện vận chuyển quốc tế.

---

Kết Luận

Trong thiết kế flexitank, khả năng phân bố ứng suất đóng vai trò quan trọng không kém chất lượng vật liệu. Một hệ thống có Stress Distribution hợp lý sẽ giúp giảm ứng suất cục bộ, hạn chế hiện tượng Stress Concentration, kéo dài tuổi thọ của màng PE, bảo vệ bulkhead và giảm nguy cơ biến dạng container.

Đối với các doanh nghiệp xuất khẩu dầu thực vật, nguyên liệu thực phẩm hoặc hóa chất không nguy hiểm, việc lựa chọn flexitank được thiết kế dựa trên mô phỏng FEA, kiểm định đầy đủ và tuân thủ tiêu chuẩn quốc tế sẽ giúp tối ưu hiệu quả logistics, giảm rủi ro vận chuyển và nâng cao độ tin cậy trong chuỗi cung ứng toàn cầu. Đây cũng là xu hướng mà các nhà sản xuất Flexitank hàng đầu trên thế giới đang theo đuổi nhằm đáp ứng yêu cầu ngày càng cao của ngành vận tải chất lỏng quốc tế.
